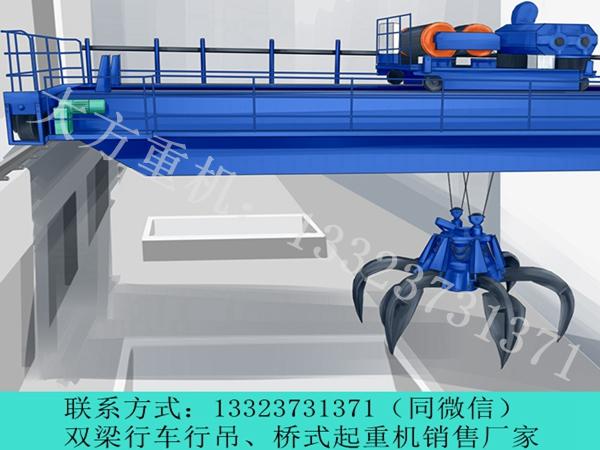

湖南张家界抓斗行车生产厂家讲解抓斗行车的电气系统如何安装和调试？抓斗行车的电气系统安装与调试是确保设备安全、高效运行的关键环节，需严格遵循电气设计规范和机械配合要求。以下是详细的安装流程、调试要点及注意事项，结合国标标准（如 GB 50256-2010《电气装置安装工程起重机电气装置施工及验收规范》）进行说明：一、电气系统安装流程1. 电气设备布局与固定控制柜（箱）安装位置选择：优先安装于司机室或电气房（需防尘、防潮），若露天安装需选用 IP55 及以上防护等级柜体。固定要求：柜体垂直度≤1.5/1000（用水平仪测量），与地面采用膨胀螺栓固定（M10 以上），柜体间间距≥800mm 便于检修。接地处理：柜体需单独设置接地端子，接地线采用黄绿双色铜芯线（截面积≥16mm²），接地电阻≤4Ω（用接地电阻测试仪测量）。传感器与限位装置安装起重量限制器：安装于起升钢丝绳固定端或卷筒轴承座旁，通过应变片或拉力传感器实时监测载荷，精度需达 ±5% FS。高度限位器：重锤式限位：安装于起升钢丝绳导向滑轮旁，重锤距上极限位置 500mm 时触发断电；旋转式限位（如凸轮控制器）：固定于卷筒轴端，调整凸轮位置使吊钩距上极限 200mm 时动作。行程开关：大车 / 小车运行方向两端安装防撞限位，距轨道末端 200-500mm 处触发，缓冲器与止挡装置间距≤50mm。2. 滑触线与电缆系统安装滑触线安装（以安全滑触线为例）支架间距：≤3m，首尾端需加装固定支架，水平高度误差≤±10mm（用水准仪测量）。滑触线连接：接头处错位≤2mm，间隙≤3mm，表面光滑无毛刺，相间绝缘距离≥50mm。集电器安装：与滑触线接触紧密，压力适中（约 0.2-0.3MPa），运行时跳动量≤2mm。电缆敷设动力电缆：主电缆（如 YCW 重型橡套电缆）通过拖链或电缆滑车敷设，弯曲半径≥电缆外径 8 倍，固定间距≤500mm。控制电缆：选用 KVV 或 KVVP 型电缆，与动力电缆分开铺设（间距≥300mm），避免电磁干扰；信号电缆（如编码器线）需用屏蔽线，单端接地。电缆固定：拖链内电缆需留有 10%-15% 余量，两端用尼龙扎带固定，避免拉扯断裂。3. 电气接线与接地接线工艺导线选型：动力回路采用铜芯线（截面积≥2.5mm²），控制回路≥1.5mm²，颜色区分（相线 L1/L2/L3 为黄 / 绿 / 红，零线 N 为淡蓝，地线 PE 为黄绿双色）。端子排接线：编号清晰，导线压接冷压端子（如 OT 型），螺栓紧固力矩符合要求（如 M4 端子力矩≥2.5N・m），多股线需烫锡处理。插头 / 插座连接：采用航空插头或防水插座，确保接触良好，密封圈无老化，防护等级 IP65 以上。接地系统整机接地：起重机金属结构（主梁、支腿等）需与电气设备接地可靠连接，形成等电位体；重复接地：滑触线供电时，每隔 20-30m 需做一次重复接地，接地电阻≤10Ω；防雷接地（露天设备）：与整机接地共用接地体，冲击接地电阻≤30Ω，避雷针高度需覆盖设备最高点。 湖南张家界抓斗行车销售厂家成立以来一直以品质、诚信经营而深受广大新老客户的好评。为提高服务质量，我们在全国各地设立了办事处，技术人员可为您提供完善技术指导和完善的维护服务。 手机号：13323731371 网址：www.longmendiaocz.com
